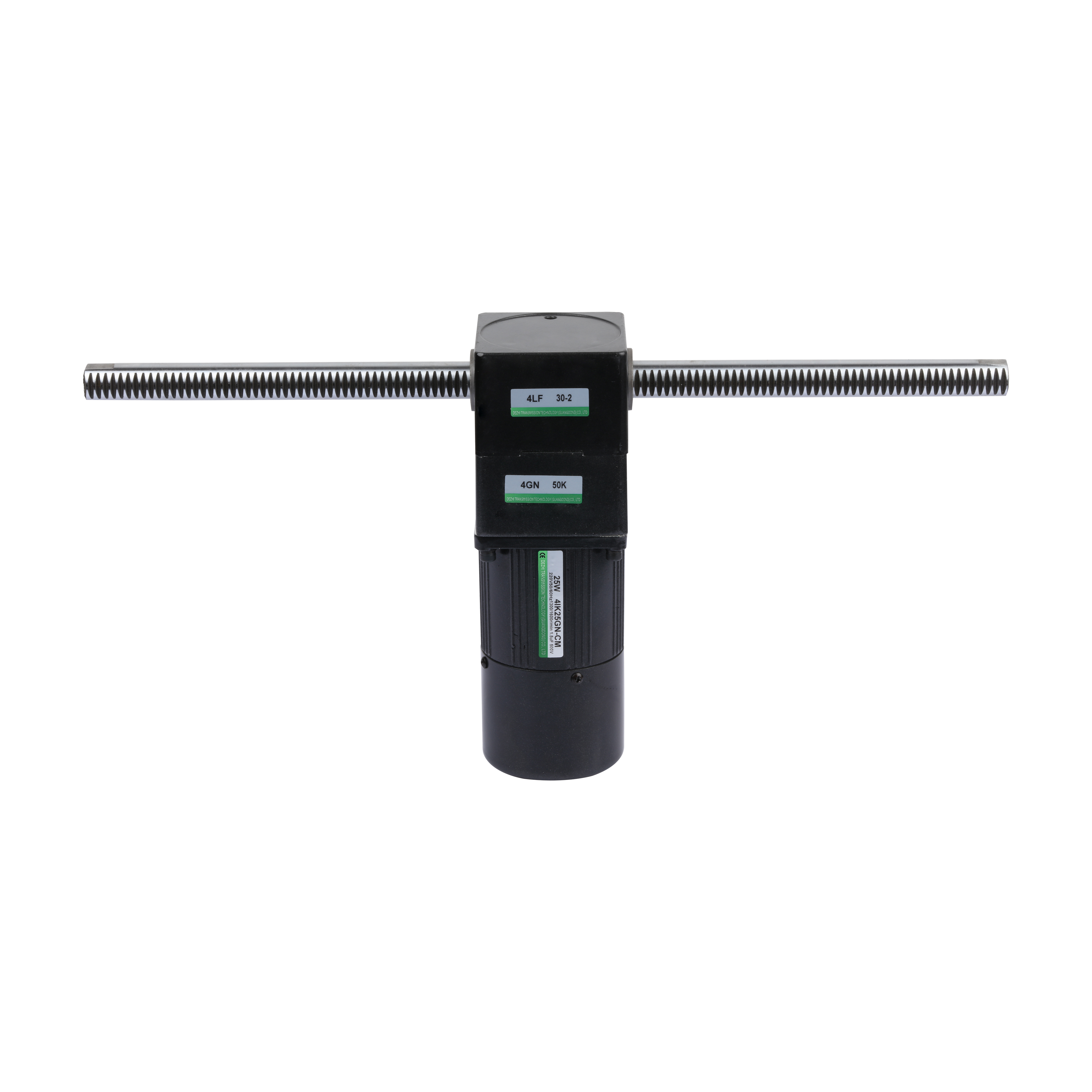

行星減速步進電機是一種傳達機構，其結構由一個內齒環緊密結合於齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪，介於兩者之間有一組由三顆齒輪等分組合於托盤上之行星齒輪組，該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游於期間;當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，行星之旋轉帶動連結於托盤之出力軸輸出動力。

　　當驅動電機和減速機間裝配同心度保證得較好時，驅動電機輸出軸所承受的僅僅是轉動力(扭矩)，運轉時也會很平順，沒有脈動感。而在不同心時，驅動電機輸出軸還要承受來自于減速機輸入端的徑向力(彎矩)。

　　這個徑向力的作用將會使驅動電機輸出軸被迫彎曲，而且彎曲的方向會隨著輸出軸轉動不斷變化。如果同心度的誤差較大時，該徑向力使步進電機輸出軸局部溫度升高，其金屬結構不斷被破壞，最終將導致驅動電機輸出軸因局部疲勞而折斷。兩者同心度的誤差越大時，驅動電機輸出軸折斷的時間越短。

　　在驅動電機輸出軸折斷的同時，減速機輸入端同樣也會承受來自于驅動電機輸出軸方面的徑向力，如果這個徑向力超出減速機輸入端所能承受的最大徑向負荷的話，其結果也將導致減速機輸入端產生變形甚至斷裂或輸入端支撐軸承損壞。

　　因此，在裝配時保證同心度至關重要!從裝配工藝上分析，如果驅動電機軸和減速機輸入端同心，那么驅動電機軸面和減速機輸入端孔面間就會很吻合，它們的接觸面緊緊相貼，沒有徑向力和變形空間。而裝配時如果不同心，那么接觸面之間就會不吻合或有間隙，就有徑向力并給變形提供了空間。

　　同樣，減速機的輸出軸也有折斷或彎曲現象發生，其原因與驅動電機的斷軸原因相同。但減速機的出力是驅動電機出力和減速比之積，相對于電機來講出力更大，故減速機輸出軸更易被折斷。因此，用戶在使用減速機時，對其輸出端裝配時同心度的保證更應十分注意!

　　行星齒輪減速步進電機重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。減速機廣泛應用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業部門。
