為了提升三相混合式步進電機低頻運行的穩定性、降低系統噪聲和振動,電機提供了設計采取功率(指物體在單位時間內所做的功的多少)器件和細分技術的智能步進電機驅動器，通過不影響正常工作選擇步進電機相繞組細分電流波形,來增加步進電機運行的平穩性。

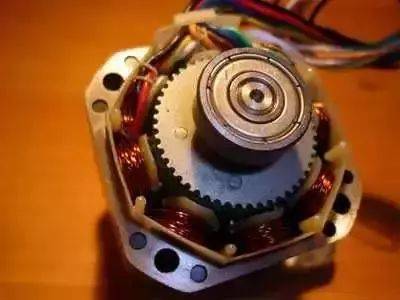

　　驅動器的主回路采取交—直—交電壓型逆變器形式，由整流濾波電路、三相逆變器以及步進電機等組成。步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。

　　在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的。

　　可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。整流濾波電路構成直流電壓源，完成200V、50Hz交流電源到直流電源的變換。

　　步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的。

　　可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。逆變器實現從直流電到變頻變壓交流電的轉換，為三相混合式步進馬達的定子(組成:定子鐵芯、定子繞組和機座)繞組提供要求的交流電流。

　　為減少功耗和保護步進電機，設置了自動半電流功能(靜態鎖軸或沒有脈沖輸入時電流減半)，它由滯環比較器自動進行調節。

　　性能指標及目前的應用情況設計后所達到的性能指標：

　　輸入交流電壓可為90V~275V

　　輸入信號采取光電隔離

　　采取IGBT為輸出級的功率電子開關

　　SVPWM(正弦空間矢量脈沖寬度調制)，三相恒流標準正弦波輸出，三角載波頻率為20kHz

　　自動半電流鎖定

　　斷電保護功能(斷電自動相位記憶功能)

　　電流控制靈活可選(2.0A~8.A)，適配86、90、0、30座號的三相各系列馬達

　　脫機(FREE)功能

　　噪音低、發熱量小、效率高、運行特性良好

　　本驅動器為單脈沖(P+D)控制模式

　　目前所做的大細分?jǐn)?shù)為6000p/r，小為600p/r，主要由用戶而定，可以做得更小也可以做得更大。

　　以上所講的驅動方法其適應性很強，基本上可以適應所有的三相混合式步進電機。步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。特別對三相繞組星形接法，低頻時運行平穩，無振蕩，有效地了振蕩、噪音。另外，驅動器內部設計多種保護電路，使整個驅動器的可靠性大大提升。
