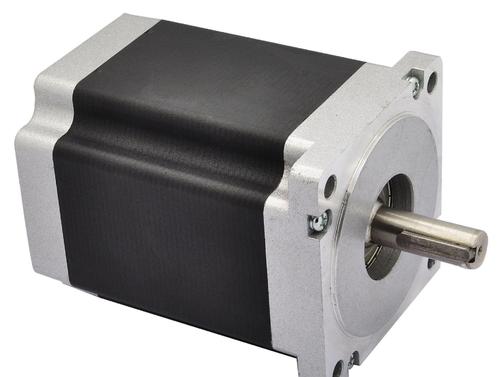

步進電機安裝有帶永久磁性的轉子，而定子至少具有兩個繞線。當轉子磁性與定子繞線保持一致時，將驅動第二個繞線。兩個繞線交替開啟和關閉，這將導致電機鎖定在想要的步進位置。通過繞線的電流方向還可反向。

　　在帶有兩個定子繞線的步進電機中，有四個步進以 90° 隔開。根據向定子繞線提供的脈沖，可精確控制步進電機移動的步進。步進電機的速度控制可通過向繞線提供脈沖頻率實現，而旋轉方向可通過反向脈沖序列進行更改。電機內部的極片有許多齒，有助于定位相對于定子的轉子位置。一些步進電機的定子級也有齒。根據使用的控制技術，可全步進、半步進或微步進控制步進電機。簡單的方形脈沖可以控制處于全步進的電機，而先進控制技術(如脈寬調制 (PWM))可用于微步進。

　　在國內，廣大用戶對“細分”還不是特別了解，有的只是認為，細分是為了提高精度，其實不然，細分主要是改善電機的運行性能，現說明如下：步進伺服電機的細分控制是由驅動器精確控制步進電機的相電流來實現的，以二相電機為例，假如電機的額定相電流為3A，如果使用常規驅動器(如常用的恒流斬波方式)驅動該電機，電機每運行一步，其繞組內的電流將從0突變?yōu)?A或從3A突變到0，相電流的巨大變化，必然會引起電機運行的振動和噪音。如果使用細分驅動器，在10細分的狀態下驅動該電機，電機每運行一微步，其繞組內的電流變化只有0.3A而不是3A，且電流是以正弦曲線規律變化，這樣就大大的改善了電機的振動和噪音，因此，在性能上的優點才是細分的真正優點。由于細分驅動器要精確控制電機的相電流，所以對驅動器要有相當高的技術要求和工藝要求，成本亦會較高。
