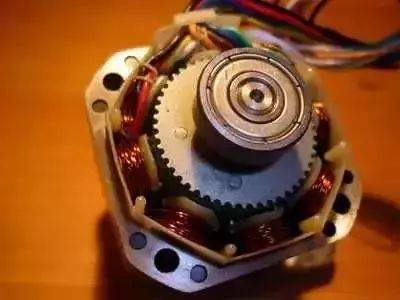

據了解，到目前國內用于家具生產的木工機械產品正趨向化。步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。木工雕刻機主要用于木器加工，水晶，銅，鋁，等。使其更具美觀價值。大幅面雕刻機一定要采取加寬的進口的方型導軌，其負載能力和精度保持能力是圓型導軌的30倍以上，保證了雕刻機的高質高速。

　　木工雕刻機上由于一般步進電機驅動器外殼未采取鋁、鈦(Ti)、鎂合金外殼進行磁屏蔽，因此對高靈敏的接收機系統造成干擾，使其無法工作，并且污染(pollute)電源，造成控制系統的單片機和上位機無法進行通訊，嚴重者造成單片機死機，給正常使用造成了困難，因此干擾問題必須加以解決。

　　供應步進電機建議可采取如下措施加以解決：

　　1.加裝電源濾波器，減少對交流電源的污染。步進電機驅動步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的驅動器，如圖所示，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。圖中點劃線所包圍的二個單元可以用微機控制來實現。

　　2. 一點接地 ;原則。將電源濾波器的地、驅動器PE(地)(驅動器與機箱底板絕緣(insulated))、控制脈沖PULSE-和方向脈沖DIR-短接后的引出線、電機接地線(別稱:避雷線)、驅動器與電機之間電纜防護套、驅動器屏蔽線均接到機箱壁上的接地柱上，并要求接觸良好。

　　3.盡量加大控制線與電源線(L、N)、電機驅動(Driver)線(U、V、W)之間的距離， 避免交叉.比如我們?cè)谔幚黼p軸驅動系統中兩個處在同一機箱的驅動器安裝位置時,一個驅動器銘牌朝前，另一個則朝后，并在結構布置上使這些引線盡量短。

　　4.使用屏蔽線減輕外界對自己的干擾，或自己(電源線)對外界的干擾。步進電機驅動步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的驅動器，如圖所示，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。圖中點劃線所包圍的二個單元可以用微機控制來實現。經過上述處理后，系統工作可靠。
