直線模組是指在自動化工業領域中對能夠?qū)崿F(xiàn)直線運動的裝置的統稱，也稱為定位模組。直線模組可以認為是機械工程師的通過對機械的改造和機械的開發，互相分享經驗和交流知識，最后得出一個普遍使用的知識產物。大家都知道，很多廠家都有生產，但是真正能符合我們要求的很少，要么寬了，要么小了，要么長了，對此事我們應該怎么做了???下面給出九點設計技巧!!!

　　1.假如空間的限制滿足不了我們的設計要求時，我們的自己設計一款，也許就能達到我們的要求，例證一下，對比一下，看是否是供應商和我自身設計有什么差別。

　　2.假如我們選擇的有效行程是300的直線模組，當然這要供應商提供給我們外形尺寸圖，外形尺寸就是85*175*526這是最大外形尺寸。對于我們來講，空間高度受限制的要求是500，而這款就滿足不了我的要求，我需要重新設計一款能夠用到這種模組的機構，來達到我的要求。

　　3. 主要原因就是受空間限制，那么我必須自己做一款符合我們要求的直線模組，那么我們首先的有一個CAD草圖，按草圖尺寸進行緊密設計。

　　4. 按圖規劃的話，行程能夠達到330，比我們原來的模組已經大了30，而且模組最長的長度就算470，比我們原來的節省了很多的空間,這是規劃圖，而實際設計的模組可能是比這個要大，還有很多的地方需要考慮的。

　　5. 但是我們做這樣一件事情的時候，我們會想到為什么要這樣做，這樣做的理由是什么，以我的觀點來講，因為我需要用到這樣一個模組來實現我自身機構的使用，不管是空間限制，還是實用性，沒有辦法，必須的另外找方法。

　　6. 我們做這樣一個規劃的時候，首先我們的已經把直線導軌和絲桿選好了，定好型了。這樣才能有效的把握這些尺寸。

　　7. 在設計過程，因為這個是左折連接方式，電機和絲桿是用同步帶傳動方式來執行。我們在選型同時也可以參考別人成熟的直線模組來選多大的導軌及滾珠絲桿，就沒有必要去自己算了，這樣既浪費時間，也浪費青春，所以我們沒有必要給自己一個難度，非的去算的很精準，等你算出來，我已經把這個設計出來了，所以說我們的學會投機取巧。

　　8. 直線導軌的型號，滾珠絲桿型號，絲桿的直徑，螺母配套，這些型號你可以咨詢相關的供應商，他們會告訴你怎么用，尺寸是多少，能承載多少負載，軸向，徑向負載，一套多重，也可以按你圖紙定制加工，只要你出好圖紙，供應商都會按你的圖紙加工的，只不過交期會相對標準的長一點時間，我們做設計的時間不是很長，但是采購的時間也是很長的，這個你們的記得。

　　9. 同步帶，同步輪，選型：可以查詢機械設計手冊可以得到相關的數據，我們選用模數5m 齒數20齒，帶擋圈的同步輪，同步帶根據節徑周長選擇，但是得給一個調整的余量，帶寬選用15mm。

推薦閱讀

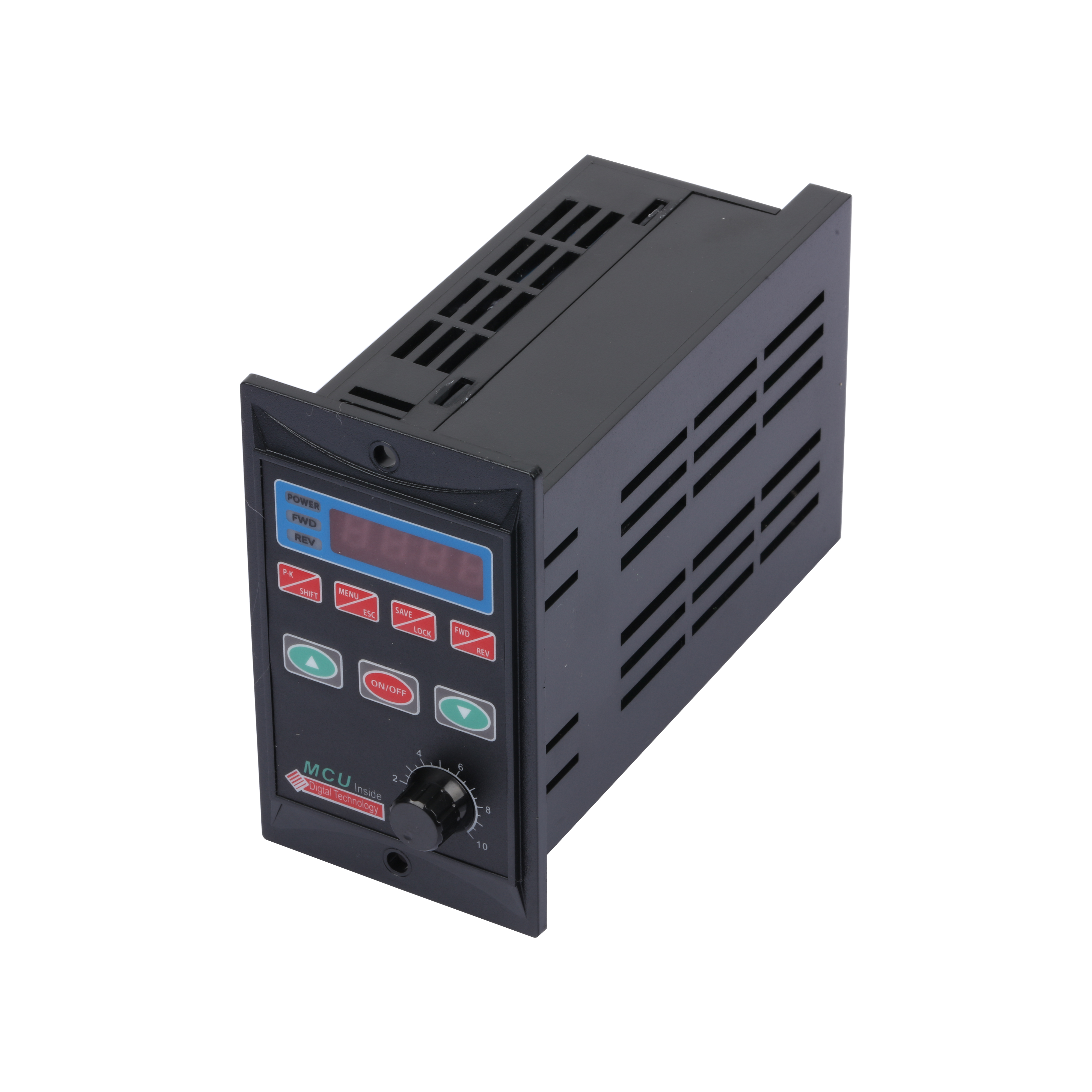

控制器
