絲杠與螺母嚙合，采用某種方法阻止絲杠和螺母的相對轉動，使絲杠軸向移動。一般來說，目前有兩種方法可以實現這種轉變。首先是在電機中構建一個帶內螺紋的轉子，轉子的內螺紋與螺桿嚙合，實現直線運動。二是利用絲杠作為電機出軸，外置傳動螺母與電機外的絲杠嚙合，實現直線運動。這樣做的結果是大大簡化了設計，在許多應用中無需外部機械聯動裝置即可使用線性步進電機進行精確的線性運動。直線步進電機廣泛應用于制造、精密校準、精密流體測量、精密位置運動等諸多高精度要求。

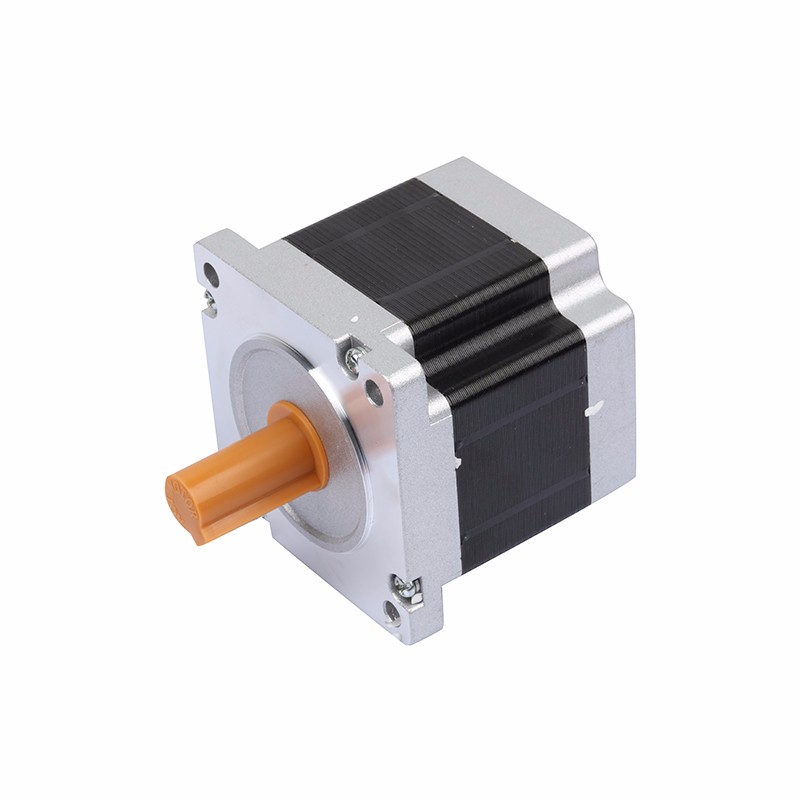

螺桿步進電機的轉子是永磁體。當電流流過定子繞組時，定子繞組會產生一個矢量磁場。磁場會帶動轉子旋轉一個角度，使轉子的一對磁場方向與定子磁場的方向一致。當定子的矢量磁場旋轉一個角度時，轉子也隨著這個磁場旋轉一個角度。每輸入一個電脈沖，電機就旋轉一個角度，向前移動一步。絲桿步進電機輸出的角位移與輸入脈沖數成正比，轉速與脈沖頻率成正比。改變繞組通電的順序，電機將反轉。因此，可以通過控制電機各相繞組的脈沖數、頻率和通電順序來控制步進電機的轉動。

常見的各種電機內部都有鐵芯和繞組線圈。繞組有電阻，通電時會造成損耗。損耗與電阻和電流的平方成正比。這就是我們常說的銅損。如果電流不是標準直流或正弦波，也會出現諧波損耗；鐵芯有磁滯。渦流效應也在交變磁場中產生損耗，其大小與材料、電流、頻率和電壓有關，稱為鐵損。銅損和鐵損都以熱的形式表現出來，這會影響電機的效率。絲桿步進電機一般追求定位精度和扭矩輸出。效率比較低，電流一般比較大，諧波成分高。交流電流的頻率也隨速度而變化，比一般交流電機嚴重。

螺桿步進電機的使用

1、螺桿步進電機工作時，各相繞組不是不斷通電，而是按一定規律依次通電。

2、每輸入一個脈沖電信號，轉子轉動的角度稱為步距角。

3、絲桿步進電機可根據具體指令控制角度，也可控制速度。在角度控制中，每輸入一個脈沖，定子繞組切換一次，輸出軸旋轉一個角度。步數與脈沖數一致，輸出軸的角位移與輸入脈沖成正比。調速時，連續脈沖饋入步進電機繞組，各相繞組依次連續通電，步進電機連續旋轉，其速度與脈沖頻率成正比。改變通電順序，即改變定子磁場的旋轉方向，可以控制電機正轉或反轉。

4、絲桿步進電機具有自鎖能力。當控制脈沖停止輸入，上一個脈沖控制的繞組繼續通直流電時，電機可以保持在一個固定位置，即停在上一個脈沖控制的角位移的終點位置，使步進電機在停車時實現轉子定位。
