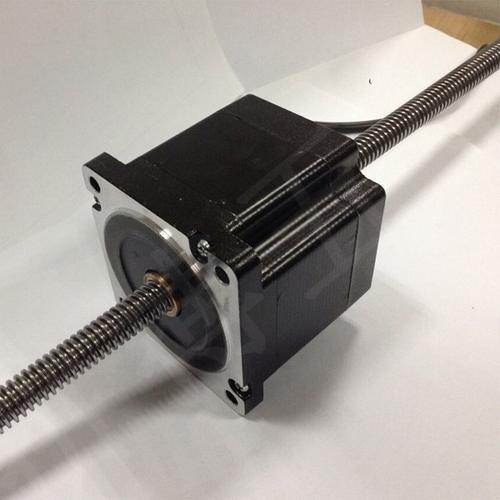

我們知道影響步進電機性能的因素有很多，我們?cè)谶x購步進電機時需要了解產品的相關參數，今天步進電機廠家小編就給大家來分享選擇步進電機的一些參數計算方法：

　　(1)計算齒輪的減速比

　　根據所要求脈沖當量，齒輪減速比i計算如下:

　　i=(φ.S)/(360.Δ) (1-1) 式中φ ---步進電機的步距角(o/脈沖)

　　S ---絲桿螺距

　　Δ---(mm/脈沖)

　　(2)計算工作臺，絲桿以及齒輪折算至電機軸上的慣量Jt。

　　Jt=J1+(1/i2)[(J2+Js)+W/g(S/2π)2] (1-2)

　　式中Jt ---折算至電機軸上的慣量(Kg.cm.s2)

　　J1、J2 ---齒輪慣量(Kg.cm.s2)

　　Js ----絲桿慣量(Kg.cm.s2) W---工作臺重量(N)

　　S ---絲桿螺距

　　(3)計算電機輸出的總力矩M

　　M=Ma+Mf+Mt (1-3)

　　Ma=(Jm+Jt).n/T×1.02×10ˉ2 (1-4)

　　式中Ma ---電機啟動加速力矩(N.m)

　　Jm、Jt---電機自身慣量與負載慣量(Kg.cm.s2)

　　n---電機所需達到的轉速(r/min)

　　T---電機升速時間

　　Mf=(u.W.s)/(2πηi)×10ˉ2 (1-5)

　　Mf---導軌摩擦折算至電機的轉矩(N.m)

　　u---摩擦系數

　　η---傳遞效率

　　Mt=(Pt.s)/(2πηi)×10ˉ2 (1-6)

　　Mt---切削力折算至電機力矩(N.m)

　　Pt---最大切削力(N)

　　(4)負載起動頻率估算。數控系統控制電機的啟動頻率與負載轉矩和慣量有很大關系，其估算公式為

　　fq=fq0[(1-(Mf+Mt))/Ml)÷(1+Jt/Jm)] 1/2 (1-7)

　　式中fq---帶載起動頻率(Hz)

　　fq0---空載起動頻率

　　Ml---起動頻率下由矩頻特性決定的電機輸出力矩(N.m)

　　若負載參數無法精確確定,則可按fq=1/2fq0進行估算.

　　(5)運行的最高頻率與升速時間的計算。由于電機的輸出力矩隨著頻率的升高而下降，因此在最高頻率 時，由矩頻特性的輸出力矩應能驅動負載，并留有足夠的余量。

　　(6)負載力矩和最大靜力矩Mmax。負載力矩可按式(1-5)和式(1-6)計算，電機在最大進給速度時，由矩頻特性決定的電機輸出力矩要大于Mf與Mt之和，并留有余量。一般來說，Mf與Mt之和應小于(0.2 ～0.4)Mmax.
